CNC精雕机在复合材料加工行业中的应用：高精度与高可靠性的核心解决方案

复合材料（如碳纤维、陶瓷基复合材料等）凭借其轻量化、高强度、耐腐蚀等特性，广泛应用于航空航天、新能源、医疗器械等高精尖领域。然而，其高硬度、高脆性和异质性结构导致传统加工方式易引发崩边、分层和刀具磨损等问题。CNC精雕机通过微米级精度控制、专用工艺适配及智能化闭环系统，成为复合材料高效精密加工的核心装备，推动行业向高稳定性、低成本方向迭代升级。

一、复合材料加工的核心挑战与技术需求

1.材料特性带来的加工难点

•高硬度与脆性：碳纤维增强复合材料（CFRP）、陶瓷基复合材料等在加工中易出现纤维拉出、基体剥离，导致表面粗糙度超标（Ra>1.6μm）和边缘崩缺（崩边率>15%）。

•异质性结构：层间结合力弱，切削力不均易引发分层，影响零件疲劳寿命。

•粉尘污染：碳纤维/陶瓷粉末侵入设备传动系统，加速精密部件磨损，传统CNC机床故障率提升40%。

2.行业对加工技术的严苛要求

•精度需求：航空结构件轮廓误差需≤±0.02mm，医疗植入体表面粗糙度需达Ra≤0.4μm。

•效率与成本平衡：批量生产中需减少换刀次数、降低废品率，同时控制粉尘处理成本。

二、CNC精雕机的技术优势与创新设计

1.高刚性结构设计

•床身材料：采用天然大理石（如济南青）或米汉纳铸铁，热变形系数低于0.8μm/℃，保障长期稳定性。

•运动部件：日本THK直线导轨+研磨级滚珠丝杠（C3级精度），重复定位精度±0.003mm。

2.专用防护与除尘系统

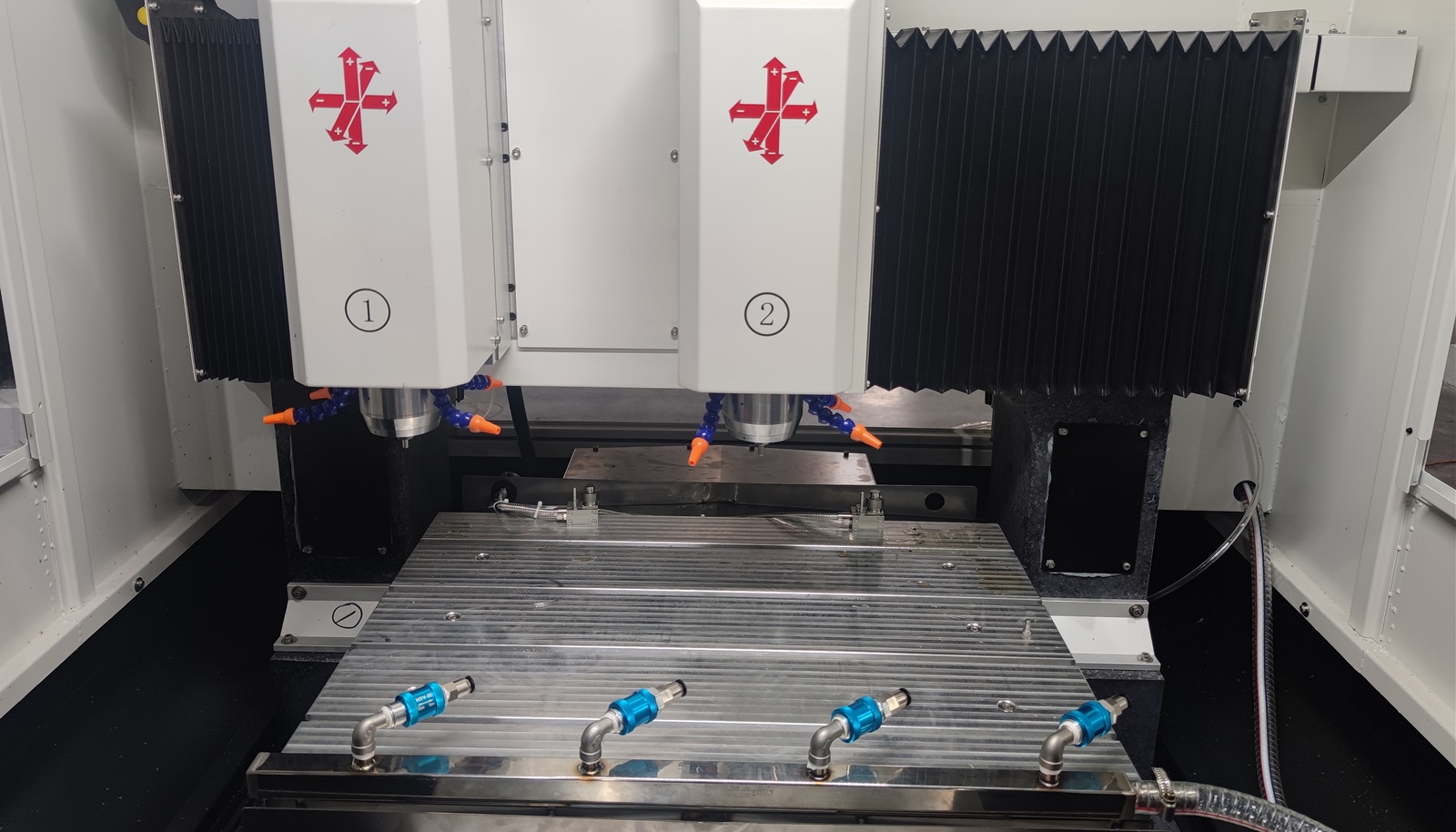

•三区隔离设计：加工区、电气区、维修区物理分离，阻断粉尘扩散路径。

•双层防护：Y轴不锈钢铠甲板+风琴式防护罩，粉尘捕获率99.97%（粒径>0.1μm）。

•负压除尘：集成旋风分离装置，减少冷却液污染，符合Class 1洁净标准。

3.智能工艺优化系统

•自适应切削参数：AI算法实时调整进给速度（0.05–0.2mm/r）和主轴转速（80,000rpm），针对碳纤维层间强度差异动态优化切削力，降低分层风险。

•在线检测闭环：雷尼绍OMP400测头实时监测刀具磨损，自动补偿偏差±0.003mm，良品率提升至98%。

三、核心应用场景与技术突破

1.碳纤维复合材料（CFRP）加工

•航空航天部件：飞机机翼肋板、卫星支架等复杂曲面加工，轮廓精度±0.01mm，减重30%。

•汽车轻量化构件：采用五轴精雕机（如瑞雕G2000）一体化成型碳纤维底盘，替代传统铆接工艺，强度提升40%。

•工艺创新：

•刀具优化：金刚石涂层立铣刀减少毛刺，刀具寿命延长3倍。

•分层控制：阶梯式切削策略（背吃刀量≤0.1mm），边缘崩缺率<0.5%。

2.陶瓷基复合材料加工

•半导体设备零件：氧化铝陶瓷真空腔体密封面加工，平面度误差≤0.001mm，泄漏率<10⁻⁹ Pa·m³/s。

•医疗植入体：氮化硅陶瓷关节表面微孔雕刻（孔径50μm），孔隙率误差<3%，促进骨整合。

•技术突破：

•激光辅助加工：预加热至800℃降低脆性，配合超细金刚石砂轮（粒径2μm），崩缺率从15%降至0.5%。

•干式加工：避免冷却液污染，适用于燃料电池双极板批量生产。

3.其他复合材料加工

•石墨电极：微孔阵列加工（孔径0.1–0.3mm）用于蚀刻设备，放电均匀性提升30%。

•金属基复合材料：钛合金-碳化硅散热片镂空雕刻，热导率提升25%。

四、工艺效能与成本优化策略

1.复合加工流程设计

2.资源利用率提升

•材料嵌套优化：CAM软件自动排料（如迪奥DA-750DB多工位设计），碳纤维板材利用率从60%增至85%。

•能源管理：伺服电机再生制动技术，能耗降低20%。

五、行业挑战与未来趋势

1.当前技术瓶颈

•刀具成本高：金刚石刀具占加工成本30%，需开发长效涂层技术。

•超薄件变形：0.5mm以下薄壁加工需结合真空吸盘+仿形支撑夹具。

2.智能化与绿色制造趋势

•激光-精雕复合加工：预切割高硬度区域，减少刀具损耗，效率提升200%。

•数字孪生应用：机床运行数据建模，预测主轴故障误差<5%，减少停机30%。

•可持续发展：冷却液循环利用率95%，纳米粉尘回收制造再生建材。

CNC精雕机通过材料适应性革新、防护系统专有化及智能工艺闭环，已成为复合材料加工领域不可替代的核心装备。其在碳纤维轻量化构件、陶瓷半导体零件、石墨电极等场景的高效应用，不仅解决了崩边、分层等行业痛点，更推动了航空航天、新能源等产业的性能突破。未来，随着激光复合加工、AI动态优化及绿色制造的深度融合，CNC精雕机将进一步突破物理极限，成为“工业4.0”时代复合材料精密制造的基石。
